設備 保溫
保溫施工要求
保溫支撐件施工 保溫處焊接保溫承重支撐件和防雨沿的工作應在在防腐層施工前進行。在距離儲罐底部100mm處焊第一道保溫支撐圈，依次向上每間隔1.7m焊接1組承重圈保溫支撐圈焊接結構為先在儲罐外壁每個保溫支撐圈對應位置均勻焊一組50x50x5角鋼支撐，角鋼支撐沿著承重圈處儲罐外壁均勻分布，之后角鋼支撐上焊接一圈50x50x5的角鋼，角鋼一邊向上。保溫支撐圈不得做成整體結構，應分成若干段，安裝時每段之間應留有15mm的間隙。儲罐上部應焊接一圈防雨沿，蓋于保溫層上，防水沿用δ=3mm、寬度150mm的鋼板連續焊于罐壁上，與罐壁成45°角。支撐件和防雨沿與儲罐的外壁之間應滿焊。詳細保溫支撐結構參見S4315.00-SB37 拱頂罐保溫圖。
保溫層施工：
保溫層采用捆扎法施工。保溫層施工時，每條縱縫應互相錯開至少200mm，環縫相接處的縫隙不得大于3mm，且縫隙處應采用本保溫材料的碎屑塞嚴，保溫成型后外表面應圓滑平整，安裝保溫層后，應用鍍鋅鐵絲對保溫層進行捆扎，松緊度要適中且牢固，捆扎后的保溫層，其表面凸凹度應≤5mm。施工順序?yàn)閺膬?chǔ)罐底部第一個承重圈處，依次向上，直到防雨沿處為止。
保護層施工：

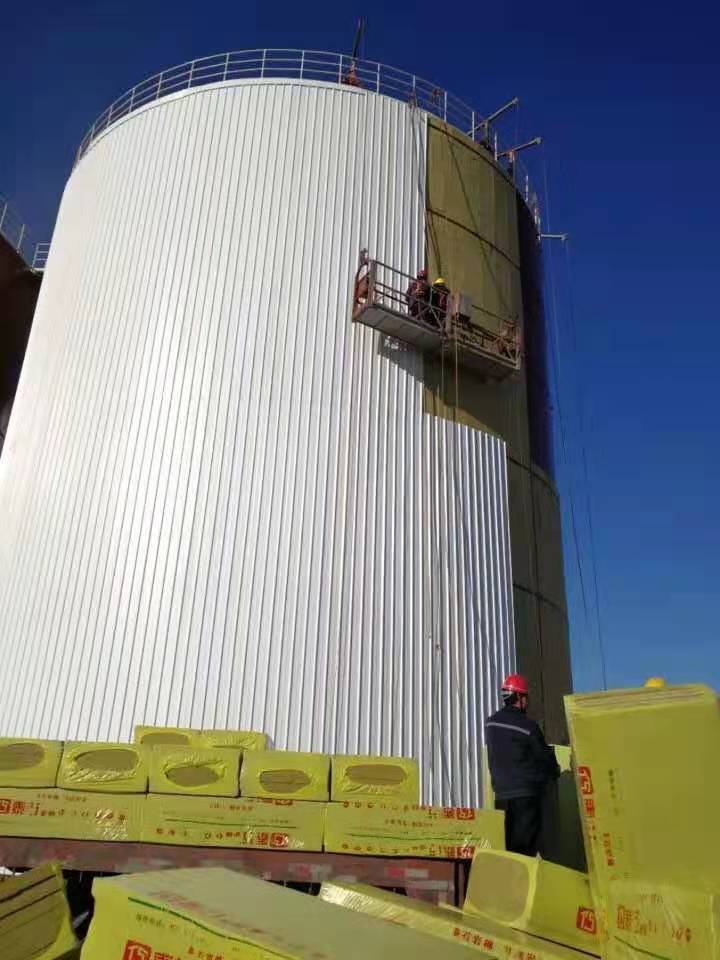

保護層施工前應對保溫層進行質量驗收，合格后方可進行。保護層為0.6mm厚鍍鋅瓦楞板。鍍鋅瓦楞板環接縫宜采用搭接，要求上層鐵皮搭接在下層鐵皮外側，鐵皮之間的安裝采用自攻螺釘，鐵皮與支撐圈之間的安裝采用抽芯鉚釘固定，間距不大于200mm。
保護層施工完畢后，局部保護鐵皮間的接合部位，應用密封膠進行涂抹，以防雨水進入。當天施工完的保溫層宜當天完成保護層的施工。否則應采取臨時防潮、防雨措施。
保溫工程的質量檢查
保溫工程必須進行工序檢查及竣工驗收，每道工序檢查合格后才能進行下道工序的施工。檢查結果必須有記錄和質檢單位的簽證單。保溫層和保護層施工方法應符合GB/T4272-2008 《設備及管道保溫技術通則》的有關規定
