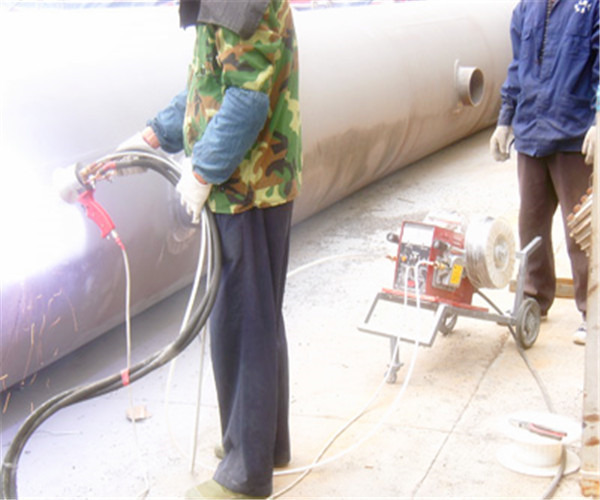

電弧噴鋅 電弧噴鋁
熱噴鋁前表面處理:
1 噴砂除銹
?。?/span>1)表面噴鋁前,必須采用銅礦砂對金屬表面進行噴砂除銹,除銹結果應達到國家規(guī)范Sa3級的要求:鋼材表面無可見的油脂、污垢、氧化皮和油漆涂層等附著物,該表面應顯示均勻的金屬光澤。表面粗糙度達到75μm以上。
?。?/span>2)壓縮空氣必須經(jīng)過性能良好的油水分離器、緩沖罐以后才能進入噴槍,壓力不低于0.5MPa。
?。?/span>3)為了保證金屬表面的粗糙度和潔凈度,銅礦砂必須清潔干燥且粒度為3~5mm。
如噴砂達不到預定要求,容易形成以下缺陷:噴砂層與金屬層結合力差,容易脫落;噴鋁層起皮、起殼。

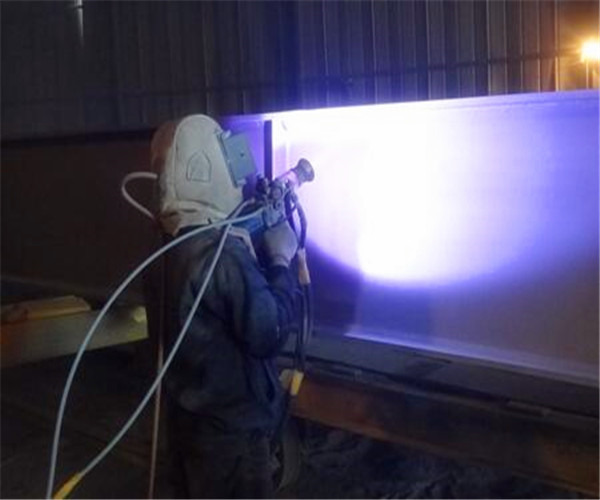

熱噴鋁施工的方法
3 熱噴鋁施工及檢驗
?。?/span>1)噴槍應在專用的噴槍點火器上點火,點火時鋁絲應伸出噴嘴的空氣帽外10㎜以上,并在鋁絲不斷輸送時才能點火。供給噴槍的氧氣、乙炔、、壓縮空氣
的壓力及流量,應根據(jù)鋁絲的熔化程度進行調整。壓力控制范圍為:氧氣為0.3~0.6MPa,常用0.4MPa;乙炔氣為0.05~0.1MPa,常用0.07MPa;壓縮空氣為0.5~0.6MPa。在噴涂過程中,一定要控制好壓縮空氣的壓力,壓力過高,霧化雖細,材料損耗較多,反之,若壓力不足,噴霧變粗,產(chǎn)生橘皮、針孔缺陷
?。?/span>2) 噴槍點火時,槍口不能對著被噴金屬表面,等火焰,鋁絲的霧化程度達到規(guī)定要求時,才能開始噴鋁作業(yè)。
?。?/span>3) 噴鋁時,噴槍與工件的噴涂角度為60~900,小不能低于450;噴槍與罐內表面的噴涂距離應為120~150mm,大距離不得超過200mm;噴槍移動速度應為300~400mm/s,移動速度要均勻;鋁絲送絲速度為2~2.2m/min,以保證鋁絲能充分熔化。
?。?/span>4) 每層噴鋁層厚度應均勻,一般為0.05mm,0.15mm的噴鋁層應分2~3道完成。前一層與后一層必須進行900或450交叉噴涂,相鄰噴涂區(qū)應有1/3寬度的搭接。其分層噴鋁間隔時間不得超過1小時。噴鋁時應防止工件表面有局部過熱或涂層局部過厚等現(xiàn)象,噴鋁過程中,不得用手撫摸被噴涂的表面。
?。?/span>5) 儲罐噴鋁施工采用由上至下逐層進行,先由罐頂開始,噴砂、噴鋁、、封孔連續(xù)做成。為防止下層噴砂對上層成品的損壞,每層噴砂部分要留500㎜以上不噴鋁,噴鋁部分要留200㎜以上不進行封孔。罐底與筒體下部1000㎜段一次性完成噴砂、噴鋁、封孔工作。

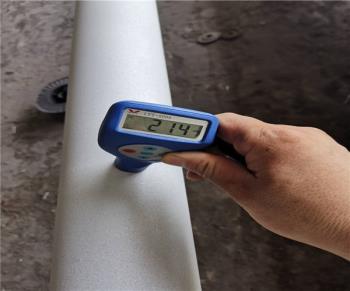

?。?/span>6) 熱噴鋁施工時,應有檢查人員進行外觀、溶化程度及厚度檢查。噴鋁層外觀和厚度檢查:外觀用目測檢查,涂層表面應無雜質、翹皮、鼓泡、裂紋、大熔滴及脫皮等現(xiàn)象為合格;厚度用磁性測厚儀進行檢查,測得的任何一點厚度值,不得低于設計規(guī)定的小厚度值0.15mm。
?。?/span>7)噴鋁層孔隙率的檢查:清除噴鋁層表面的油污、塵土并進行干燥,然后用浸有20g/1000ml的氯化鉀溶液的試紙覆蓋在噴涂層上5~10min,試紙上出現(xiàn)的蘭色斑點不應多于1~3點/cm2為合格。
4.4 熱噴鋁環(huán)境要求
熱噴鋁環(huán)境溫度不宜低于15℃;相對濕度不宜大于80%;嚴禁在潮濕構件表面進行施工;罐內通風排氣要暢通;照明要用防爆燈具。
4.5 封孔
(1) 熱噴鋁作業(yè)完成后,封孔是一個必要的工作,封孔可以使噴鋁層更加密實,可以使罐內物料與儲罐進一步隔絕。封孔前先檢查噴鋁層的質量,如有缺陷應及時修補,如有大的顆粒,用鏟鏟下后再度噴鋁或用槍重熔的辦法修補。用干凈的空氣吹去噴鋁表面浮塵后方可封孔;時間間隔不能太長,防止噴鋁層氧化。
?。?/span>2) 封孔劑主要以環(huán)氧涂料為主,遍涂刷時,應薄一些,主要讓封孔劑滲透,干燥后再刷第二面。涂層厚度為120um,涂刷應均勻,顏色一致,無流淌現(xiàn)象。
