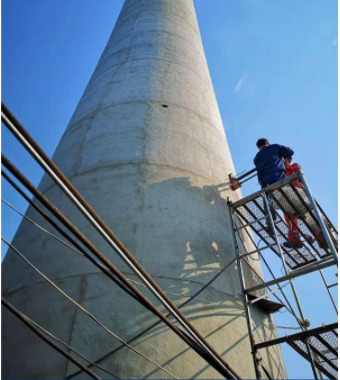

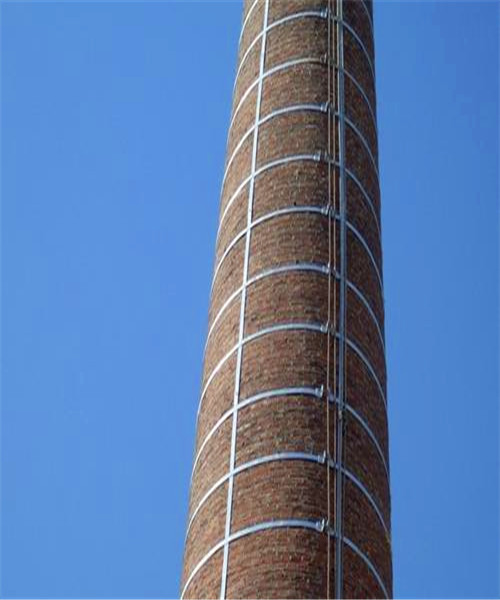

煙囪加固維修及開孔
溫度裂縫的成因及控制
煙囪裂縫產(chǎn)生的原因 水泥水化是一個(gè)放熱的化學(xué)反應(yīng)過程，其間產(chǎn)生一定的水化熱。每克水泥放出502J的熱量，如果以水泥用量300～550kg/m3來計(jì)算，每1m3混凝土將放出15500～27500KJ的熱量，且大部分水泥水化熱在3d內(nèi)釋放出來?；炷潦菬岬牟涣紝?dǎo)體，特別是大體積混凝土，產(chǎn)生的大量水化熱不容易散發(fā)，內(nèi)部溫度不斷上升，而混凝土表面散熱快，使混凝土內(nèi)外截面產(chǎn)生溫度梯度，特別是晝夜溫差大時(shí)，內(nèi)外溫度差別更大，內(nèi)部混凝土熱脹變形產(chǎn)生壓力，外部混凝土冷縮變形產(chǎn)生拉力，由于此時(shí)混凝土拉抗強(qiáng)度較低，當(dāng)混凝土內(nèi)部拉應(yīng)力超過其抗拉強(qiáng)度時(shí)，混凝土便產(chǎn)生裂縫。這種裂縫的特點(diǎn)是裂縫出現(xiàn)在混凝土澆筑后的3～5d，初期出現(xiàn)的裂縫很細(xì)，隨著時(shí)間的發(fā)展而繼續(xù)擴(kuò)大，甚至達(dá)到貫穿的情況。
煙囪裂縫的控制措施
混凝土內(nèi)部的溫度與混凝土厚度及水泥品種、水泥用量有關(guān)?；炷猎胶瘢嘤昧吭酱?，水化熱越高的水泥，其內(nèi)部溫度越高，形成溫度應(yīng)力越大，產(chǎn)生裂縫的可能性越大。對(duì)于大體積混凝土，其形成的溫度應(yīng)力與其結(jié)構(gòu)尺寸相關(guān)，在一定尺寸范圍內(nèi)，混凝土結(jié)構(gòu)尺寸越大，溫度應(yīng)力也越大，因而引起裂縫的危險(xiǎn)性也越大，這就是大體積混凝土易產(chǎn)生溫度裂縫的主要原因。因此防止大體積混凝土出現(xiàn)裂縫最根本的措施就是控制混凝土內(nèi)部和表面的溫度差。減少溫差的措施是選用中熱硅酸鹽水泥或低熱礦渣硅酸鹽水泥，在摻加泵送劑或粉煤灰時(shí)，也可選用礦渣硅酸鹽水泥。此外，可充分利用混凝土后期強(qiáng)度，以減少水泥用量。因此，為更好的控制水化熱所造成的溫度升高、減少溫度應(yīng)力，可以根據(jù)工程結(jié)構(gòu)實(shí)際承受荷載的情況，對(duì)工程結(jié)構(gòu)的強(qiáng)度和剛度進(jìn)行復(fù)核與驗(yàn)算，并取得設(shè)計(jì)單位的同意后，可用56d或90d抗壓強(qiáng)度代替28d抗壓強(qiáng)度作為設(shè)計(jì)強(qiáng)度。由于過去土木建筑物層數(shù)不多、跨度不大，且多為現(xiàn)場(chǎng)攪拌，施工工期短，混凝土標(biāo)準(zhǔn)試驗(yàn)齡期定為28d，但對(duì)于具有大體積鋼筋混凝土基礎(chǔ)的高層建筑，大多數(shù)的施工期限很長(zhǎng)，少則1～2年，多則4～5年，28d不可能向混凝土結(jié)構(gòu)，特別是向大體積鋼筋混凝土基礎(chǔ)施加設(shè)計(jì)荷載，因此將試驗(yàn)混凝土標(biāo)準(zhǔn)強(qiáng)度的齡期推遲到56d或90d天是合理的
